Défis avec LilyPad

Voici la liste des défis proposés afin de s'approprier ArduBlockly :

Défi 1 : Allumer une DEL avec la carte Lilypad comme source de courant.

Défi 1.1 : Faire un circuit pour que deux lumières DEL allument en même temps.

Défi 2 : Faire clignoter une lumière DEL sur la broche numéro 2.

Défi 3 : Lire la valeur du capteur d’intensité lumineuse.

Défi 4 : Ajouter une DEL sur la broche 2 et l'allumer si la luminosité est faible.

Vous pouvez télécharger le cahier contenant les défis en PDF.

Voici les étapes pour réaliser les défis :

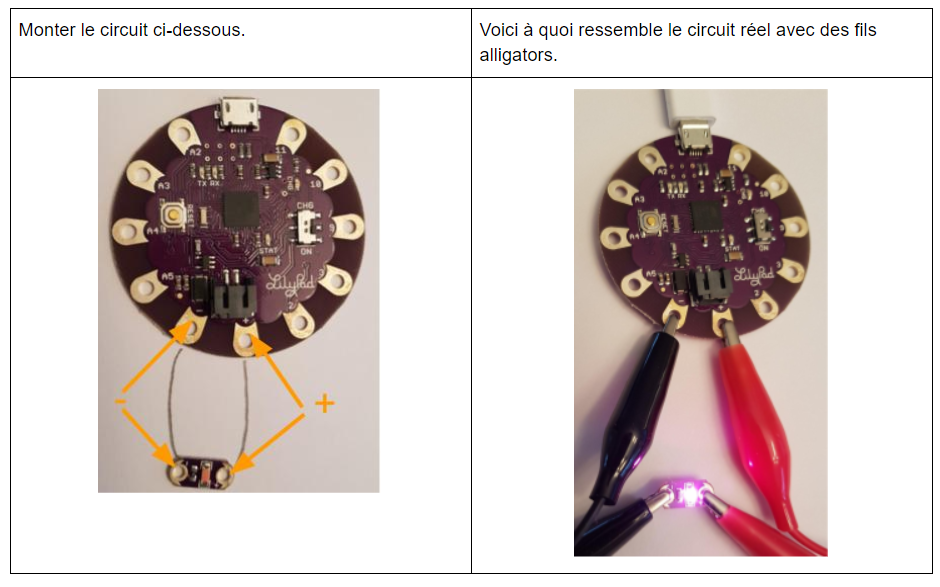

Défi 1 : Allumer une lumière DEL avec la carte Lilypad comme source de courant.

Matériel :

  • La pile ou connecte ta carte Lilypad à l’ordinateur avec le fil micro USB
  • Le microcontrôleur
  • Une lumière DEL
  • Des fils alligators

But :

  • Découvrir les bornes + et -.
  • Connaître quelles sont les caractéristiques du circuit qui fonctionne.

Démarche :

1- Branche un fil micro USB de l’ordinateur à ton microcontrôleur;

2- Assure-toi que ton microcontrôleur est en position « on ».


Défi 1.1 : Faire un circuit pour que deux lumières DEL allument en même temps.

Matériel :

  • Ton sac de matériel

  • Une pile ou connecte ta carte Lilypad à l’ordinateur avec le fil micro USB

  • Un microcontrôleur

  • Deux lumières DEL

  • Des fils alligators


Note :

Il y a deux façons différentes de faire ce circuit. Lesquelles?

Est-ce que les deux façons fonctionnent? Explique pourquoi dans ton cahier.

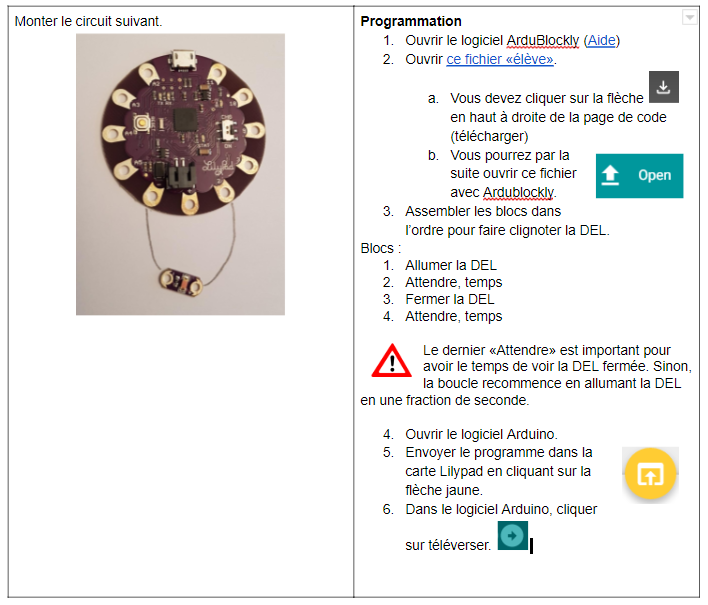

Défi 2 : Faire clignoter une lumière DEL sur la broche numéro 2.

Durée : 2 min 27 s



Instructions pour la programmation de LilyPad :

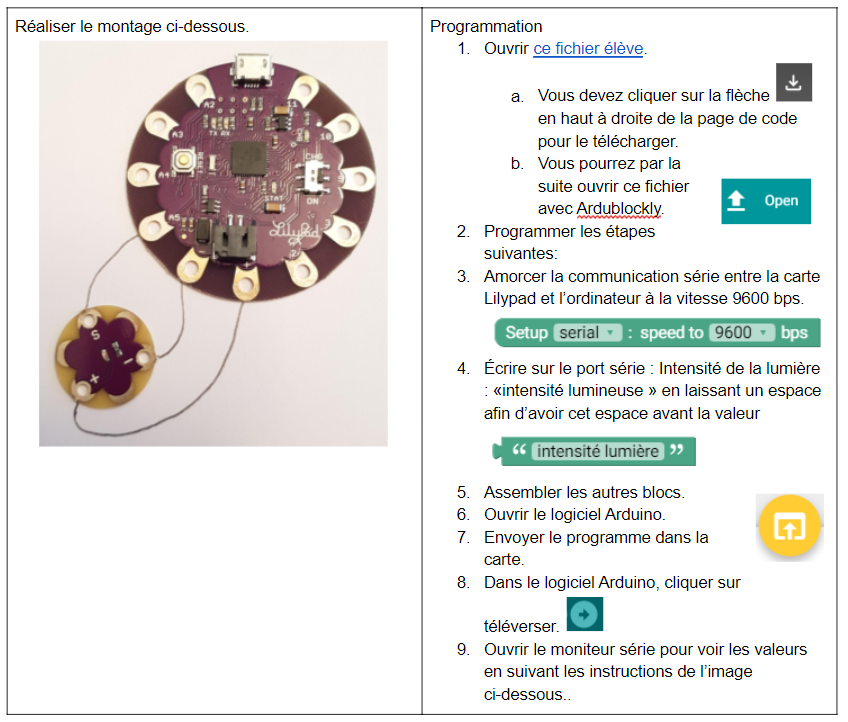

Défi 3 : Lire la valeur du capteur d’intensité lumineuse.

Durée : 3 min 48 s

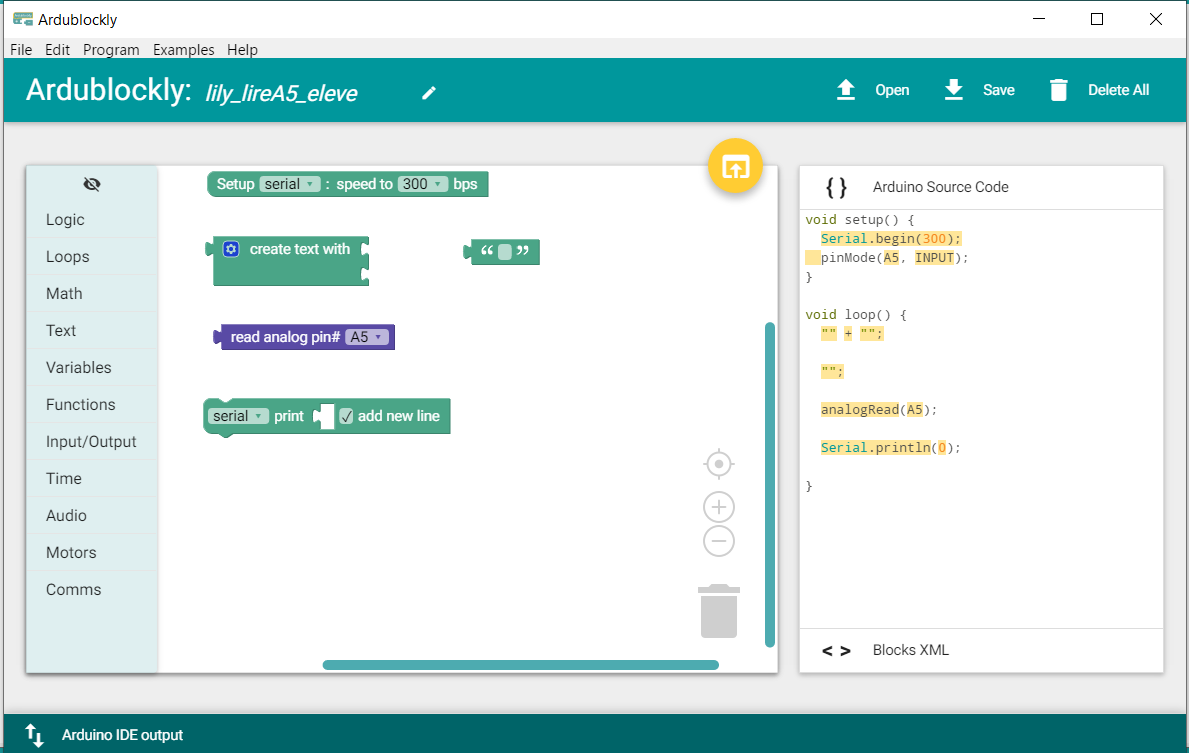

Voici les blocs nécessaires au programme :


Voici comment ouvrir le moniteur de série afin de lire l'intensité lumineuse du capteur :


* Ne pas oublier d'ouvrir l'interrupteur au verso du microcontrôleur.

Les lectures sont trop rapides? Comment ralentir le tout? Ajouter un délai entre chaque mesure.

Est-ce que votre capteur fonctionne? Les valeurs varient en fonction de la luminosité? Quels sont les maximum et minimum?

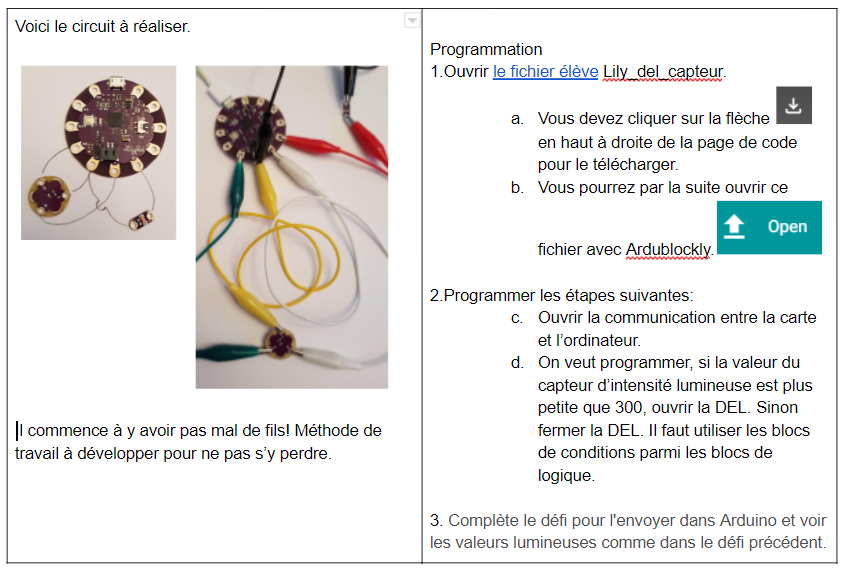

Défi 4 : Ajouter une DEL sur la broche 2 et l'allumer si la luminosité est faible.

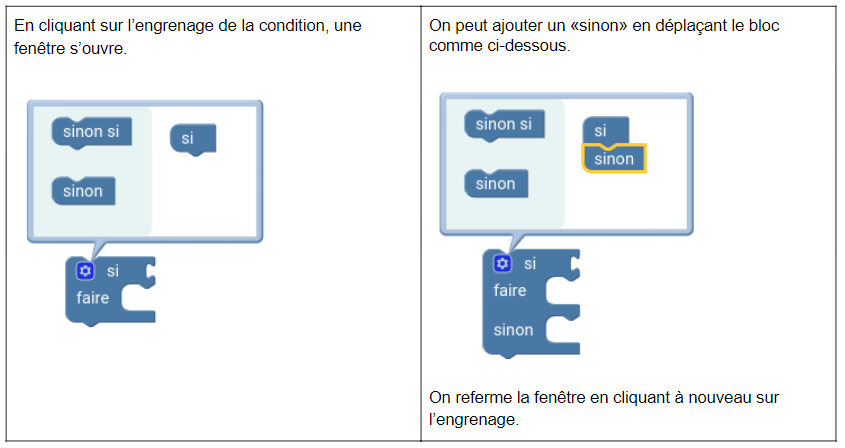

 Annexe 1 : Condition
Le bloc condition, dans la catégorie «Logique», servira à plusieurs reprises. Voici comment le gérer.

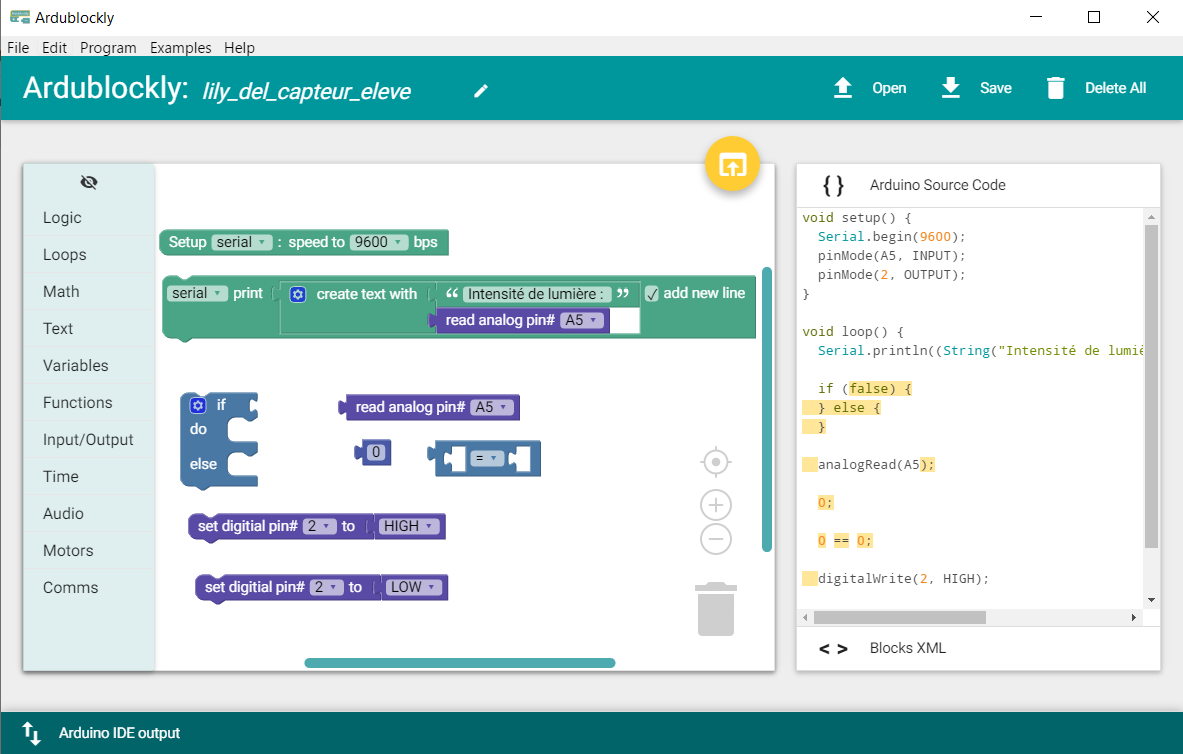

Voici la capture des blocs nécessaires pour le programme :
